Serie Vulcano
La Vulcano produce una sola gamma fatta di quatto modelli. Ogni termocamino può essere richiesto con uno, con due o con tre scambiatori interni. Questo significa che qualunque sia la grandezza dell’abitazione, qualunque sia il tipo di impianto e qualunque siano le esigenze, vi è sempre un modello che permette installazioni semplici, veloci e legali sotto tutti i punti di vista.
Riguardo alla potenza il termocamino va scelto in funzione della grandezza dell’abitazione secondo le indicazioni riportate nella tabella sottostante.
| Modello | Vulcano 25 | Vulcano 30 | Vulcano 35 | Vulcano35S |
| Metri quadri | 000-150 | 120-200 | 170 – 250 | 220 – 300 |
| Metro cubi | 000 – 400 | 330 – 560 | 470 – 700 | 620 – 840 |
Riguardo alla quantità di scambiatori, ne occorre uno per alimentare l’impianto termico, uno per la produzione di acqua calda sanitaria e uno per evitare la sommatoria di potenza con altre caldaie. Pertanto quando non ci sono altre caldaie: per fare solo riscaldamento basta un solo scambiatore, per fare riscaldamento e acqua calda ne servono due.
Quando ci sono altre caldaie: per fare solo riscaldamento servono due scambiatori, per fare anche acqua calda ne servono tre. Quando ci sono bollitori bisogna scegliere il modello in base alle loro caratteristiche.
| Serie | C. Aperto | C. Chiuso | Riscaldamento | Acqua calda | Riscal. – Caldaia | Riscal. – Acqua c. – Caldaia |
| Vulcano – 1 | • | • | ||||
|---|---|---|---|---|---|---|
| Vulcano – 2 | • | • | • | • | • | |
| Vulcano – 3 | • | • | • | • | • | • |
Una volta individuate le necessità, si acquista il modello specifico. In questo modo si evitano ingombranti e costose apparecchiature esterne, l’installazione diventa estremamente semplice, il sistema è certificato e garantito dal costruttore.
Collegamenti

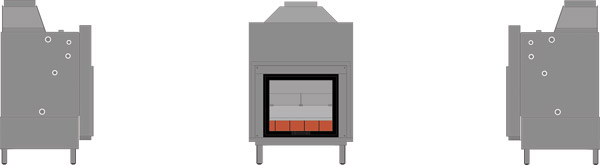

I modelli della serie: Vulcano 25 – 1, Vulcano 30 – 1, Vulcano 35 – 1, Vulcano 35S – 1 hanno gli attacchi di mandata e ritorno da 1” femmina e sono situati su entrambi i lati del termocamino: mandata sopra, ritorno sotto. L’attacco per il tubo di sicurezza è anch’esso da 1” femmina ed è situato sulla parte superiore del termocamino. Anche gli attacchi per il pozzetto della sonda sono situati su entrambi i lati e sono da 1/2” femmina. Per la tubazione di riempimento viene usato uno dei due attacchi di ritorno.
I modelli della serie: Vulcano 25 – 2, Vulcano 30 – 2, Vulcano 35 – 2, Vulcano 35S – 2, hanno gli attacchi dello scambiatore primario come quelli della serie ad un solo scambiatore. Gli attacchi dello scambiatore secondario sono da 1” maschio e sono situati sul lato destro del termocamino: mandata sopra, ritorno sotto. Quando si usano per acqua calda sanitaria: calda sopra – fredda sotto.
I modelli della serie: Vulcano 25 – 3, Vulcano 30 – 3, Vulcano 35 – 3, Vulcano 35S – 3, hanno gli attacchi dello scambiatore primario come quelli della serie ad un solo scambiatore. Gli attacchi degli scambiatori secondari sono da 1” maschio e hanno le uscite uno a destra e l’altro a sinistra.
Per facilitare l’installazione, gli attacchi dello scambiatore primario sono presenti su entrambi i lati. Quelli non utilizzati vanno tappati.
